约莫一周前,我在闲暇时间探究给 AMD CPU(下简称 APU)降压的办法。诸如使用 amdctl 等工具修改 P0 State 电压 ID(Vid)的操作都失败了,其他用户猜测可能移动 APU 简单地忽略了所有的设置值,这让我大失所望。不过随后,我在另一个 issue 下看到了一个用户声称 Ta 找到了一个方法,可以通过 Smokeless_UMAF 修改 BIOS 中的某个值来降低 Mobile APU 的电压。我立即下载了这个工具,并从 U 盘启动了它,修改了 P0State Vid 的值,然后保存了 BIOS。
然后,我重启了电脑,但是电脑却无法启动了。开机后风扇会转,电源灯和键盘灯会亮,除此之外什么都没有发生——连屏幕的背光都没有启动。按照 Dell 提供的《如何在戴尔计算机上执行 BIOS 或 CMOS 重置和清除 NVRAM》 一文,我尝试了各种方法,包括:
- 重新拔插电池和 CMOS 电池的排线,然后按住电源键 10-15 秒清空电容,从而重置 NVRAM
- 按住电源键 30 秒以上以执行 RTC 重置
无一例外失败了。电脑依然只会黑屏,只有风扇转动的声音提示我它还没死透。看起来,我把电脑变砖了。
当我回去读 Smokeless_UMAF 的 README 的时候,我才意识到它写道:
For most options a bios clear is suitable, however for some of the more dangerous settings, you might need a proper reflash, which is why they are classed as “dangerous settings”.
…
Known Problem (Read This)
Known settings that will make your brick your device - Note this primarily refers to the “locked” intergrated laptop / handheld APUs rather than unlocked desktop APUs or CPUs.
- P0State Vid
另外一个用户和我遇到了一样的问题,而作者在 Discussions 下回复道:
It’s recoverable if you manage to have a way to reflash the bios. Either through an OEM designated way, for example (omitted). Or by using a manual flashing device which requires you to by that and flash the bios chip yourself. Either way would work as long as you can get a bios entirely reflashed. Yea for some reason this setting does not get cleared when bios does normally thus needing a new bios to then be cleared.
……好吧,鉴于这是我的主力笔记本,无论如何我都要修好它。看起来这困难重重——既然 BIOS 都无法启动了,我怎么可能用软件来重刷它呢?我需要一个硬件解决方案,而我——在任何意义上——都不是一个电子发烧友,手头没有万用表、烙铁、焊锡、热风枪之类的工具或者杜邦线之类的器材,我也不知道怎么使用它们。
幸运的是,最后我确实成功了,而且这只花了我不到 30 块钱和不到 1 个小时的时间。
在开始之前,先了解我的配置:
- 笔记本电脑:Lenovo Legion R7000 2020
- CPU:AMD Ryzen 7 4800H
我想这个教程对于其他笔记本电脑也是通用的,只要你能找到 BIOS 芯片、下载到对应的驱动程序和工具,就可以尝试修复它。
拆机
在做任何硬件操作前,我们都需要先拆开笔记本电脑,然后找到 BIOS 芯片。

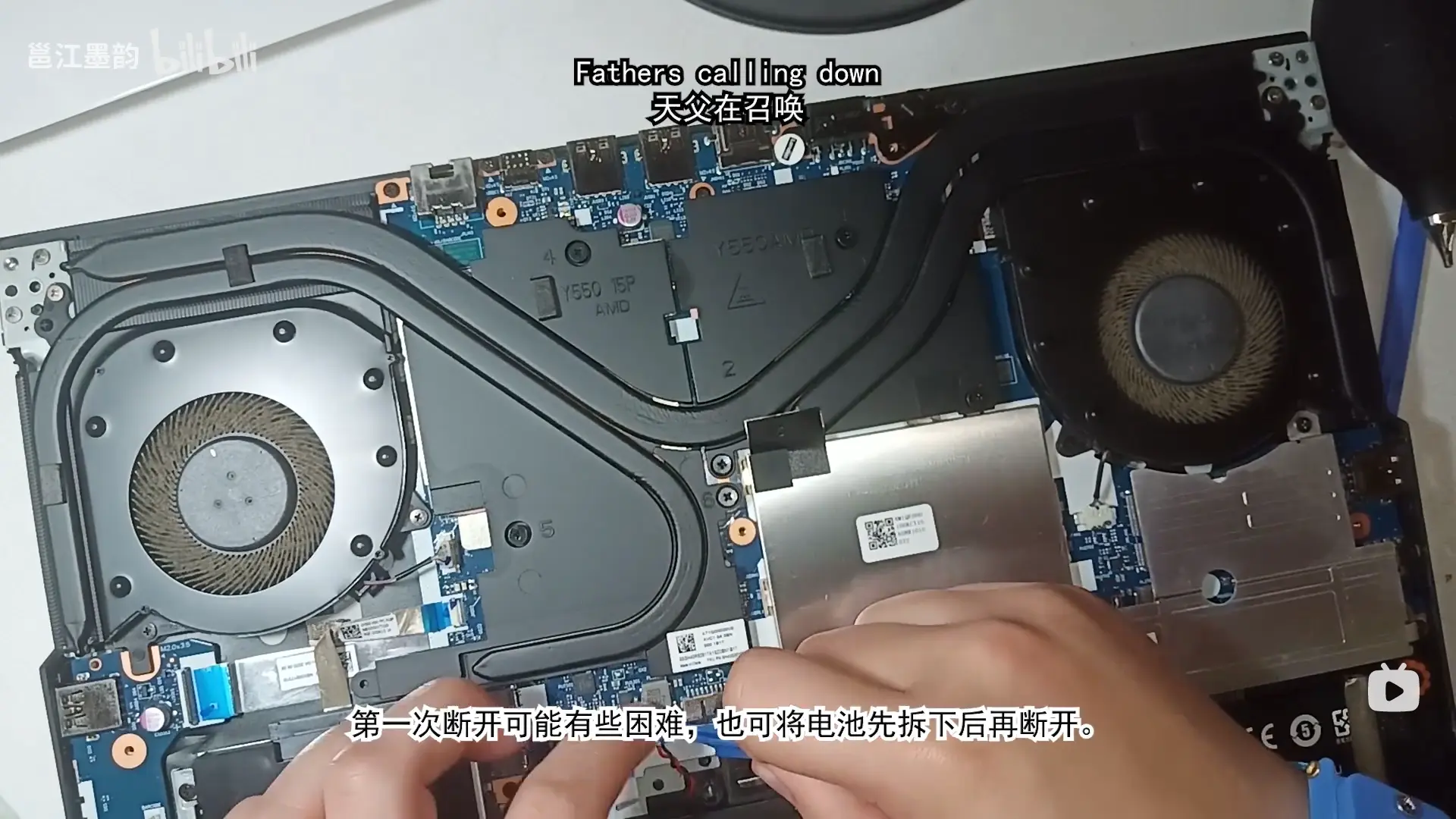

然而单单拆开电脑就花费了我约 2 个小时的时间。不得不说,拯救者的模具实在太牢固了,而我也没有卡扣之类的专门拆卸工具,用手指和一张卡片拆卸的过程非常艰难。如果你也是拯救者的用户,建议你先看看这个视频,它会教你如何拆卸笔记本的后壳。
拆卸后还需要断开 CMOS 和笔记本电池的供电,这样才能保证电路不会有电流通过。而我这款笔记本的三个插头是如此小且紧密地排列在一起,以至于我为了拔掉它们,又用了半个小时的时间。
了解 BIOS 芯片
BIOS 芯片是笔记本电脑上的一个小小的独立芯片,它存储了 BIOS 的固件程序,而且可以被重写。
我笔记本的 BIOS 芯片在主板上的位置,约莫是上图的食指所操作的地方,再向上约 3 厘米(目测)的位置。它恰好被上面的整体散热板挡住了,所以需要把散热板也拆下来。
BIOS 芯片的特点是通常采用 8-SOP 封装,这会表现为很有特色的球形引脚,如下图所示。

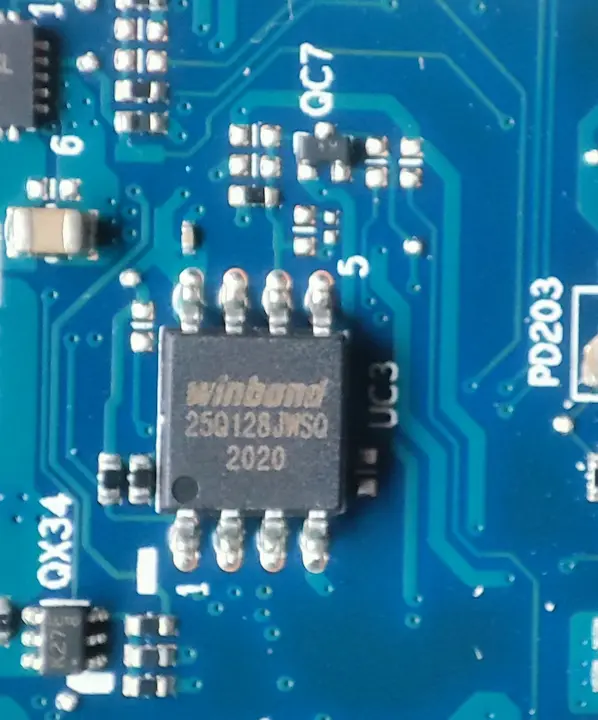

表面写了 BIOS 芯片的型号:
Winbond
25Q128JWSQ
这个型号是非常重要的,因为它决定了我们后续的设置。就我的芯片来说,它是台湾华邦电子(Winbond)生产的 128Mbit(16MB)的闪存芯片,而且型号是 25Q128JWSQ。
我在华邦官网上的 Serial NOR Flash 分类下找到了 25Q128JW 系列的数据手册,下载作备用。最后的两位 SQ 是指这个芯片的封装是 8-SOP,而且它的引脚排列是 208-mil。
一个编程器?
既然现在只有芯片,当然不可能把芯片拔下来插到其他电脑上去复制文件(这又不是 U 盘)。我们需要一个编程器,它可以把芯片的内容读取到电脑上,或者把电脑上的内容写入芯片(称为「烧录」)。
好消息是,编程器非常便宜,一个 CH341A 芯片的编程器(注:这不是购买链接)就可以满足我们的需求。它的价格在 15 元左右,而且可以在淘宝上买到。为了避免广告嫌疑,我就不放链接了,看官请自行搜索。
注意:下单前请务必报出你的芯片型号,和客服确认编程器是否支持你的芯片。
购买时,我选择了带有 SOP8 免拆夹的套装,这样就不需要把芯片从主板上焊下来了。
卖家还非常贴心地提供了使用教程和软件。软件主要包括:
- CH341A 编程器的驱动程序

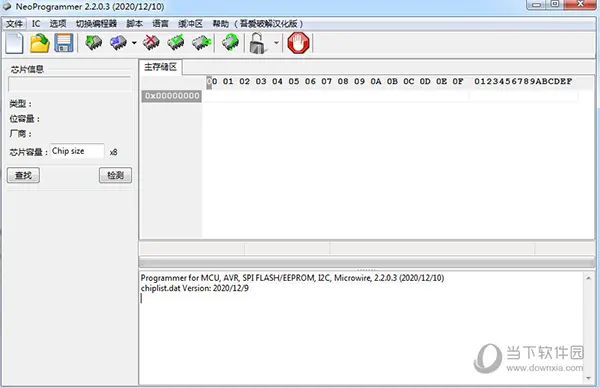

- NeoProgrammer 编程软件
NeoProgrammer 是基于 Asprogrammer 的一个增强修改版。新版本支持的芯片数量达近 2k 个。
在另一台 Windows 电脑上安装好驱动程序后,尝试打开 NeoProgrammer,它会提示你插入编程器。用 USB 方式插入编程器后,NeoProgrammer 会自动识别。
开始烧录!
连接芯片

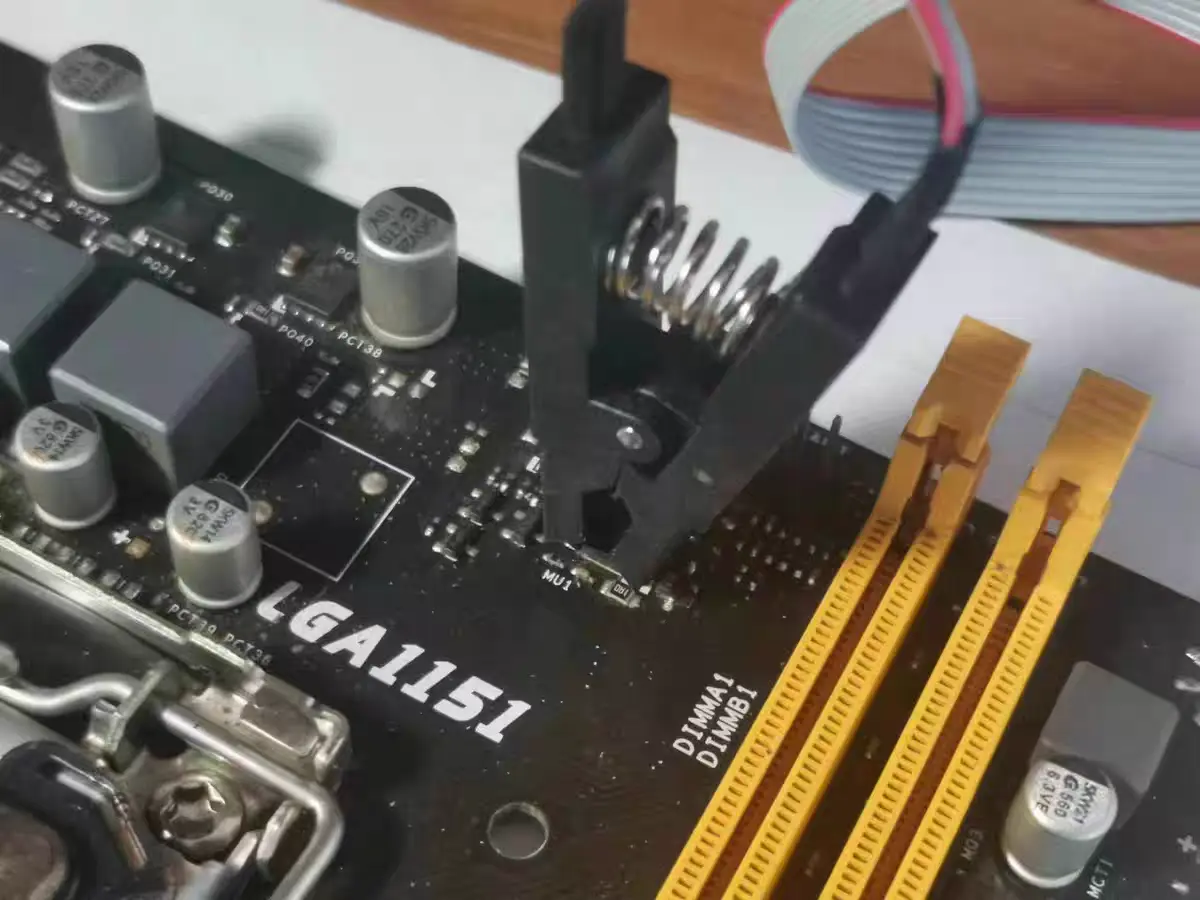

首先,我们需要把编程器连接到芯片上。因为我们有免拆夹,只需要把免拆夹夹在芯片的引脚上即可。
注意,免拆夹、编程器和芯片的方向必须一致,芯片的 1 号引脚连接免拆夹的 1 号线(下图中红色的线),再连接到编程器的 1 号引脚,否则轻则读取失败,重则烧毁芯片。
连接上后,打开 NeoProgrammer,点击左边的「检测」按钮,它会自动识别芯片的型号,或者提示你手动选择型号。
这里有个有意思的小插曲,我的芯片在手册上标注的额定工作电压是 1.8V,然而我购买的编程器只支持 3.3V 和 5V 两种输出电压,NeoProgrammer 甚至在选择芯片型号后提醒我「重要警告:请使用 1.8V 适配器!」,但卖家说「无所谓,主板会调整电压,不会烧芯片」,于是我就相信了卖家的话。最后看来,确实也没什么问题。
备份原始 BIOS
连接好后,我们需要备份原始 BIOS,防止烧录失败后无法恢复。

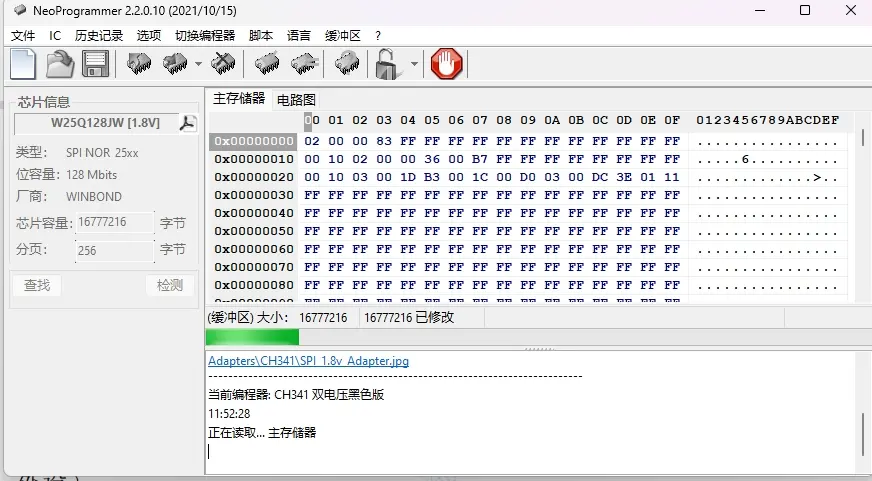

依次在 NeoProgrammer 的工具栏中选择「读取」「校验」,两个过程大约各需要 3-5 分钟的时间。如果读取成功,NeoProgrammer 的右边会显示芯片的内容,如下图所示。
如果都成功了,可以点击「保存」按钮,把芯片的内容保存到电脑上,一般以 .bin
为后缀名。
如果有失败,可以尝试重新连接芯片,或者重新插拔编程器,然后再次尝试。(也可以直接问客服……)
获取新 BIOS
我们现在需要获取正确的 BIOS 的 .bin
文件,以便烧录到芯片上。
幸运的是,我在联想官网上找到了我的笔记本的 BIOS 更新程序,下载后是一个名为 BIOS-EUCN39WW.exe
的可执行文件。
根据网上的其他教程,打开它,选择一个空目录,然后安装方式选择 Extract Only
,它会把 BIOS 的文件解压到这个目录下。
在这个目录下,需要寻找一个大小和我们刚才导出的 .bin
大小相同的文件(在我这里就是 16MB),一般以 .bin/.rom/.hex/.cap
为后缀名。
注意:必须是正好 16MB,即 16,777,216 字节的文件,如果多一个字节少一个字节都不行,是 15.9MB 或者 16.1MB 那更不行。
如果你找到了,那么恭喜你,你可以跳过这一节余下内容,直接开始烧录了。

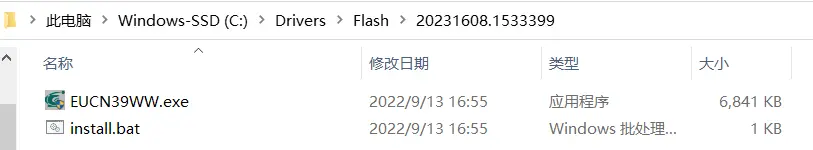

可惜在我这里,解压出来的文件居然还是个可执行文件 EUCN39WW.exe
,也罢,那就再执行它,直接进入了安装界面。

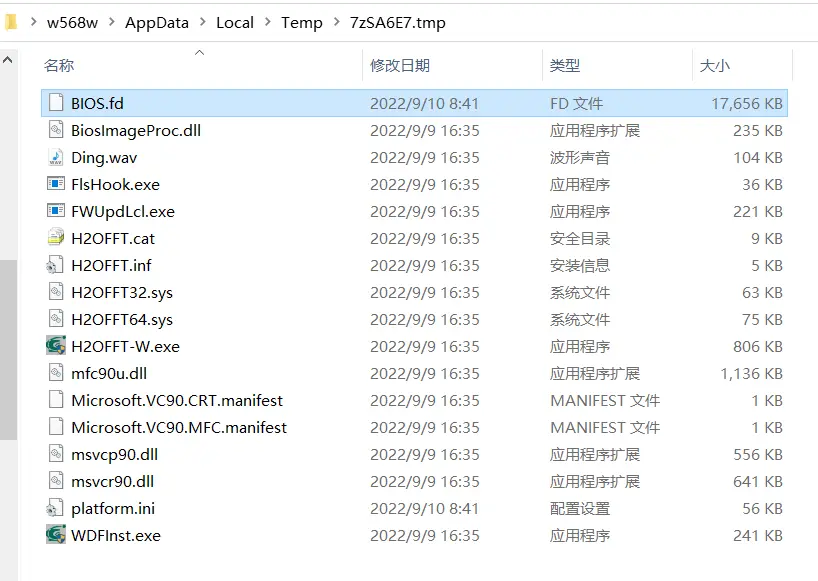

启动后会报错误提示,先放着不要关闭它。打开「任务管理器」,在「详细信息」选项卡中找有没有名称或者图标比较可疑的程序,我这里是 H2OFFT-W.exe
,然后右键「打开文件所在的位置」。在这里,我们能找到一个大小大差不差的可疑文件 BIOS.fd
。先把他复制出来,然后关闭 BIOS 更新程序。
这个 .fd
是什么呢?根据这篇 UEFI 开发博文的介绍,它是所谓的烧录设备二进制镜像(Flash Device binary image)文件。显然它的大小不是 16MB,我们需要把它变成可用的 .bin
文件。
我查到了2013 年的这篇帖子,它转载了一个从 BIOS.fd
中提取 .bin
文件的方法,即去除 .fd
文件的前 0x80000 个字节。然而我们的文件即便这样也远大于 16MB,这提示我们还需要去除一些东西。
回头看第一篇 UEFI 博文,它介绍了 .fd
文件的结构。我们基本可以认为:它的二进制结构是:
---------
固件卷头部
---------
固件文件1
---------
固件文件2
---------
固件文件3
---------
...
---------
这说明我们的现代 BIOS 可能包含了多个固件文件,而我们只需要其中放在 BIOS 芯片中的那个。
为了抽取出这一部分,我们使用 WinHex(UltraEdit 也可以)打开 BIOS.fd
和刚才备份的 .bin
文件,然后对比它们的二进制结构。我们直接在前者中搜索后者的头部,例如我的 .bin
的头部前几个字节是:
02 00 00 83 FF FF
在 BIOS.fd
中搜索,一般只能找到一个匹配的位置,这就是我们需要的固件文件的起始位置。把它之前的部分全部选中删除。
然后搜索 .bin
的尾部。我们可以直接从头部向后加 16MB 的位置,对比一下两个文件的二进制内容,很容易找到明显的分割点。从这里开始,把它之后的部分全部选中删除。
在右边的详情中确保你的文件大小是 16MB(16,777,216 字节),一个字节也不能差,然后从 WinHex 中保存为新的 .bin
文件。
正式烧录
现在我们已经有了正确的 .bin
文件,可以开始烧录了。
在 NeoProgrammer 中,依次点击「擦除」「校验」,清空芯片上原有文件并校验是否成功。
然后点击「打开」,选择我们刚才保存的 .bin

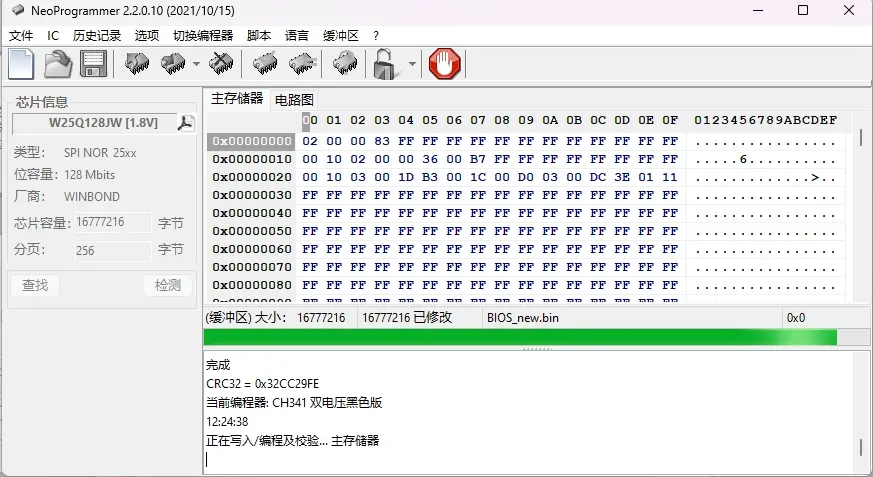

文件,然后点击「写入」,开始烧录。烧录过程大约需要 3-5 分钟的时间。完成后,再点击「校验」,确保烧录成功。
开机
烧录完成后,我们可以把免拆夹从芯片上拿下来,然后重新连接笔记本电池和 CMOS 电池,把电脑重新组装起来。
接下来就是通电,开机!
首次开机时也有一个小插曲,因为按电源按钮后黑屏了将近一分钟,我以为又失败了,但最后屏幕终于亮起来了,成功启动了系统。我猜想这是因为之前 BIOS 芯片中的内容被清空了,需要重新初始化,所以需要一些时间。
花费了 5 天时间后,我终于让电脑重新亮起来了。
而我的心情,正如我所参考并想感谢的这篇教程贴中的一句话:
F*CK that s*cker Lenovo! I can now update BIOS whichever version I like…
插曲:我曾经试图把我的电脑抱去联想售后,但他们直接鉴定为「主板故障,需要更换」,并且要价 1000+ 元。所以 f*ck you, Lenovo…
另外,如果你认为自己足够「发烧」,而且手边有树莓派、Arduino 之类的单片机以及插线板、电焊和杜邦线,还有一台 Linux 电脑,那么你可以尝试这篇教程,我没有这篇文章的作者那么巧妙的设备和技术。
